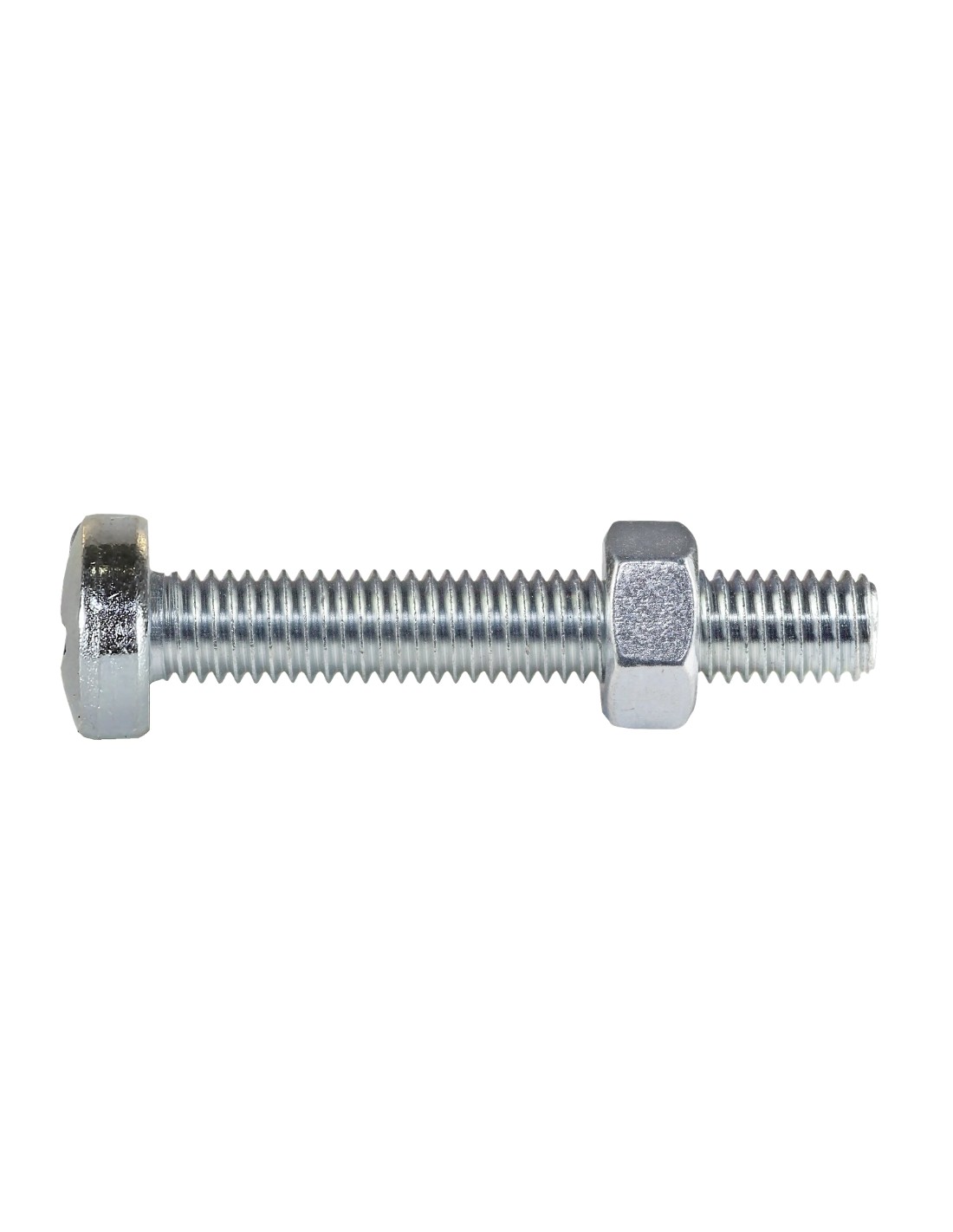

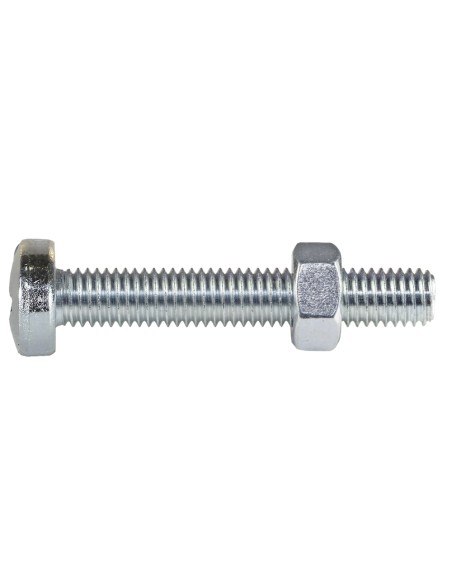

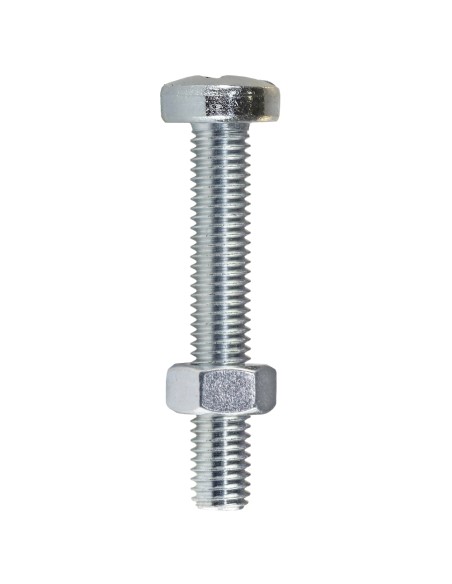

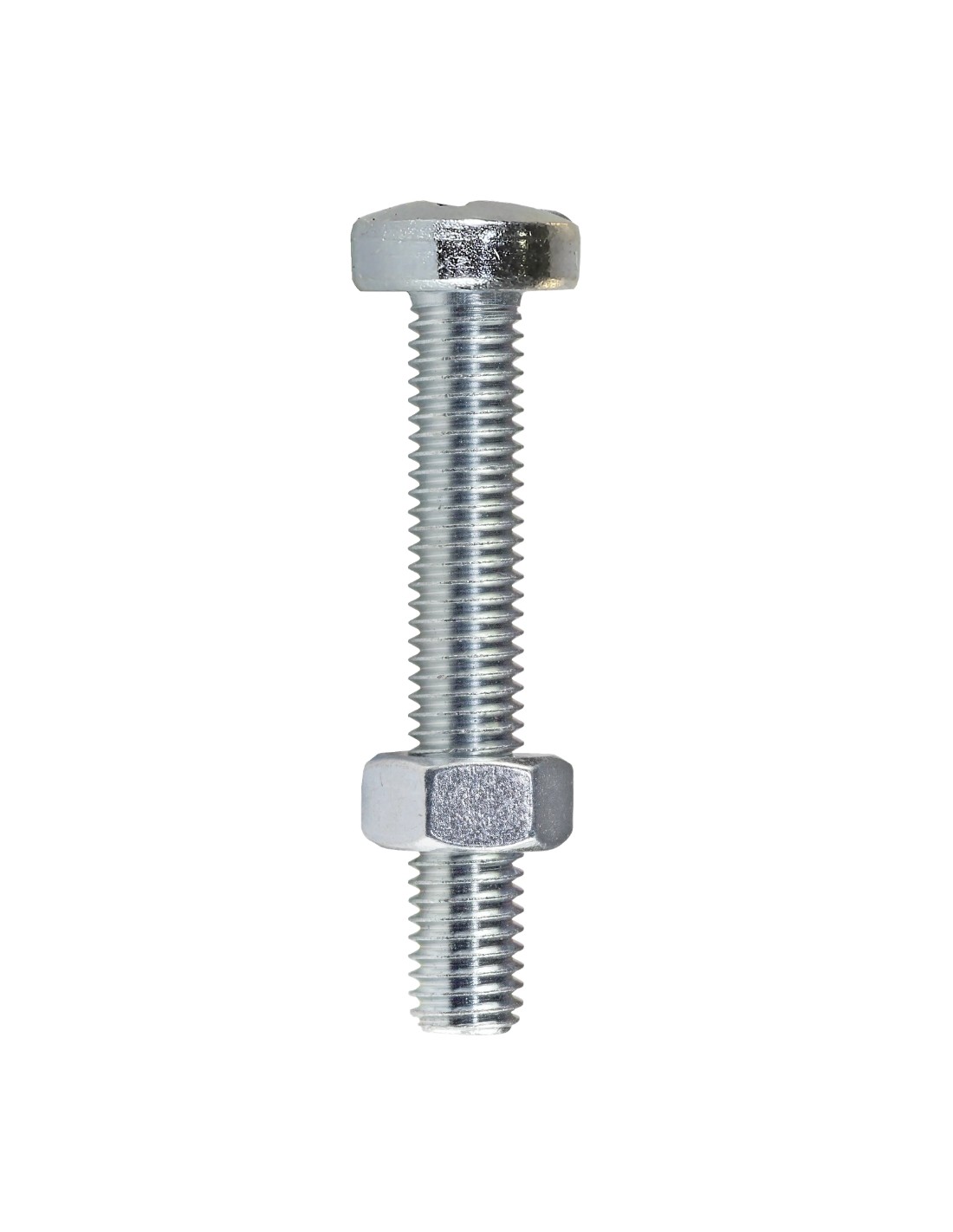

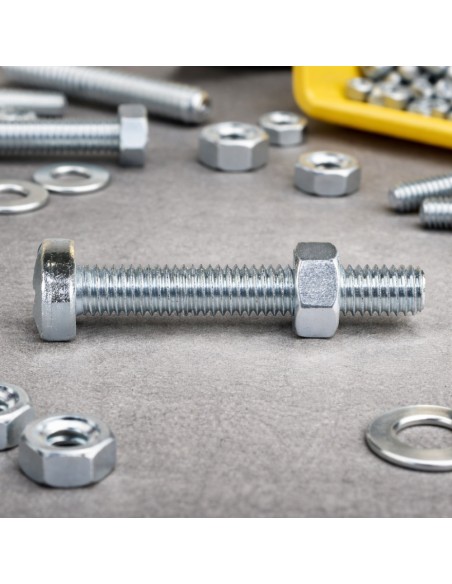

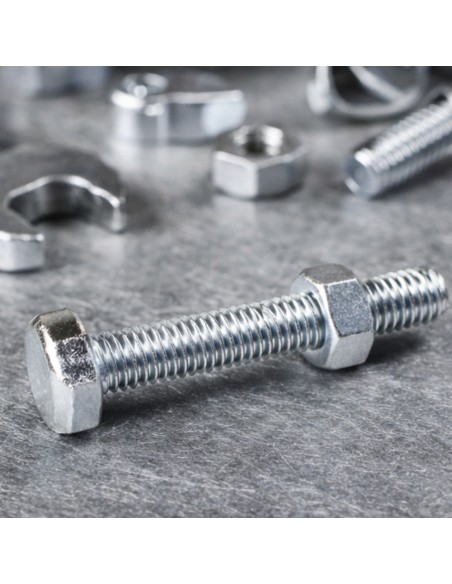

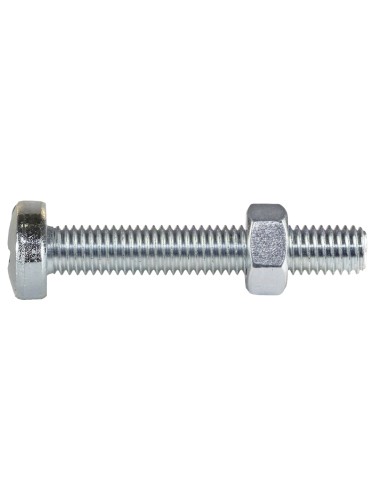

Viti metriche TCB zincate bianche: soluzione professionale per fissaggi affidabili in ambito meccanico e impiantistico
Panoramica tecnica
Le viti metriche TCB zincate bianche rappresentano una soluzione professionale e versatile per il collegamento e il fissaggio di componenti metallici. Progettate secondo la norma UNI 7687 (DIN 7985), queste viti sono realizzate in acciaio al carbonio con classe di resistenza 4.8, conforme alla normativa EN ISO 898. Il trattamento di zincatura bianca protegge la superficie dalla corrosione e garantisce una maggiore durata nel tempo, rendendo il prodotto idoneo anche per ambienti dove sono richiesti livelli moderati di protezione contro l’umidità.
Il filetto metrico a passo grosso, secondo gli standard ISO, assicura una tenuta sicura e un accoppiamento ottimale con i dadi della stessa classe (classe vite 4.8, classe dado 04). La testa cilindrica bombata facilita l’alloggiamento e la distribuzione del carico sulla superficie di serraggio, mentre il gambo interamente filettato consente un fissaggio rapido e stabile su supporti metallici.
Benefici utente
L’utilizzo delle viti metriche TCB zincate bianche offre molteplici vantaggi agli utilizzatori finali:
- Resistenza meccanica: L’acciaio al carbonio di classe 4.8 assicura ottima tenacità in presenza di carichi moderati, riducendo il rischio di deformazioni o rotture accidentali.
- Protezione dalla corrosione: Il rivestimento in zinco bianco limita l’ossidazione superficiale, allungando la vita utile della vite anche in ambienti moderatamente esposti ad agenti atmosferici.
- Facilità di montaggio: Il filetto interamente sviluppato lungo il gambo agevola l’avvitamento e rende possibile l’utilizzo su spessori variabili senza necessità di adattamenti.
- Compatibilità: Le viti sono disponibili in diverse misure (diametri M3, M4, M5, M6 e lunghezze da 6 mm a 50 mm), garantendo un’ampia possibilità di impiego su diversi tipi di progetti tecnici e applicazioni pratiche.
- Sicurezza d’impiego: La conformità alle normative UNI e DIN permette un utilizzo affidabile sia in ambito professionale sia per lavori di precisione nel fai-da-te.
Casi d’uso
Le viti metriche TCB zincate bianche trovano impiego in numerosi contesti applicativi. Alcuni esempi pratici includono:
- Impiantistica industriale: Utilizzate per fissare elementi non strutturali su quadri elettrici, canaline portacavi, staffe metalliche e componenti ausiliari.
- Assemblaggio meccanico: Ideali per unire parti metalliche leggere o componenti che richiedono una tenuta stabile ma non sottoposta a carichi elevati.
- Lavorazioni artigianali e hobbistica: Indicate per progetti di bricolage dove è richiesta precisione nell’accoppiamento dei pezzi e facilità di montaggio/smontaggio.
- Manutenzione ordinaria: Utilizzate nella riparazione o sostituzione di parti usurate su macchine utensili, scaffalature metalliche, arredi tecnici o dispositivi che prevedono giunzioni smontabili.
- Sistemi di fissaggio temporanei: Grazie al filetto interamente sviluppato, risultano adatte anche per applicazioni dove è necessario un montaggio reversibile senza danneggiamento dei componenti collegati.
Specifiche tecniche

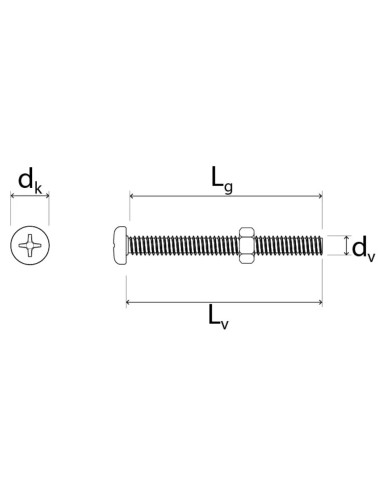

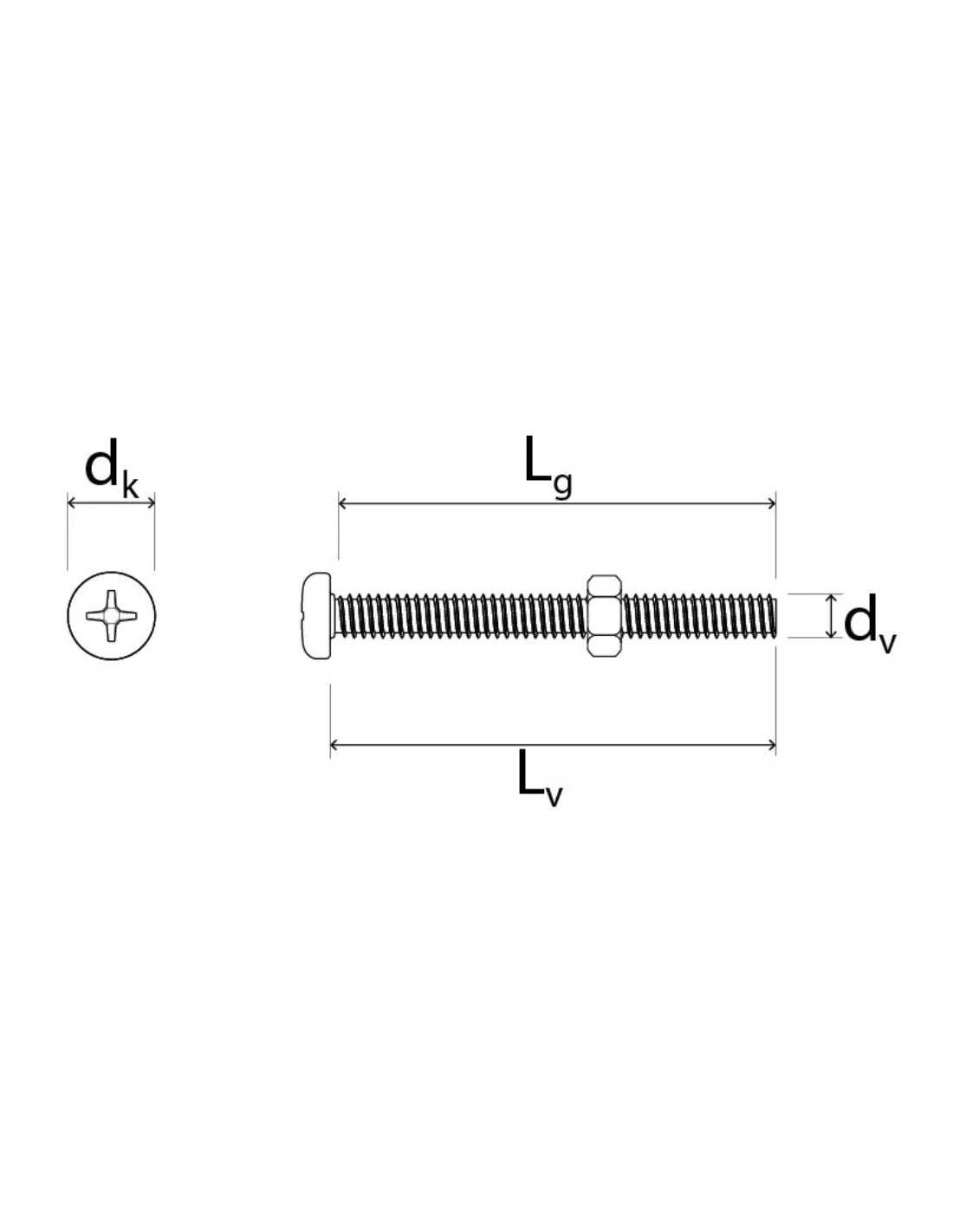

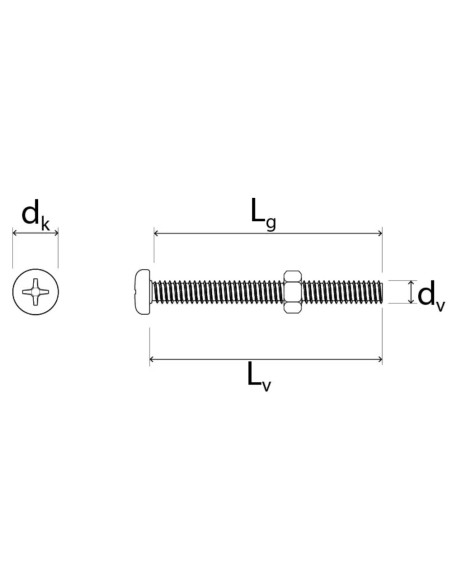

| Dimensioni principali viti metriche TCB zincate bianche |
| Diametro nominale (d v) [mm] |
M3 |
M4 |
M5 |
M6 |
| Passo filetto (p) [mm] |
0,5 |
0,7 |
0,8 |
1,0 |
| Diametro testa (d k) [mm] |
5,6 |
8 |
9,5 |
12,0 |
| Altezza testa (k) [mm] |
2,4 |
3,1 |
3,7 |
4,6 |
| Lunghezze disponibili (Lv) [mm] |
M3: 6-30; M4: 10-50; M5: 10-50; M6: 10-50 |
| Lunghezza filetto (Lg) [mm] |
Interamente filettata su tutte le versioni |
| Installazione consigliata sugli elementi da fissare |
| |
M3 |
M4 |
M5 |
M6 |
| Diametro foro [mm] |
4,0 |
5,0 |
6,0 |
7,0 |
| Distanze minime di posa su strutture in acciaio [mm] |
| Distanza dal bordo parallela (e1) |
4,8 |
6,0 |
7,2 |
8,4 |
| Distanza dal bordo perpendicolare (e2) |
4,8 |
6,0 |
7,2 |
8,4 |
| Accoppiamento raccomandato vite-dado |
| |
Vite classe 4.8 - Dado classe 04 |
| Testa a impronta PH: PH1 per M3; PH2 per M4/M5; PH3 per M6 |
| Norme riferimento: UNI 7687 – DIN 7985 – EN ISO 898 |
| Trattamento superficiale: zincatura bianca |
| Supporto ideale: metallo |
| Omologazioni: nessuna |
FAQ – Domande frequenti sulle viti metriche TCB zincate bianche
- Dove si possono utilizzare le viti metriche TCB? Sono indicate per il fissaggio non strutturale su supporti metallici in ambito industriale e domestico. Ideali anche per progetti di impiantistica leggera e hobbistica.
- Cosa significa "classe di resistenza 4.8"? La classe indica le proprietà meccaniche dell’acciaio secondo la norma EN ISO 898: il primo numero rappresenta la resistenza a trazione minima del materiale (in MPa diviso dieci), mentre il secondo indica la percentuale minima del rapporto tra carico di snervamento e carico di rottura.
- Sono adatte ad ambienti esterni? La zincatura bianca offre una protezione moderata contro la corrosione ma non è consigliata per ambienti altamente aggressivi o marini senza ulteriori trattamenti protettivi.
- I fori nei componenti devono avere una tolleranza specifica? Sì. Il foro deve essere circa 1 mm più grande rispetto al diametro nominale della vite utilizzata per facilitare l’inserimento e ridurre i rischi di danneggiamento delle filettature durante il montaggio.
- Cosa distingue una vite con filetto interamente sviluppato? Permette un fissaggio efficace anche quando lo spessore dei materiali da collegare è ridotto o variabile. Questo facilita operazioni rapide sia in fase di assemblaggio che nella manutenzione ordinaria.
- Sono conformi a normative? Sì. Le dimensioni geometriche seguono gli standard UNI 7687 (DIN 7985), mentre le caratteristiche meccaniche rispettano EN ISO 898.
- Sono compatibili con dadi standard? Sì. Si raccomanda l’uso con dadi della stessa classe (04) per garantire prestazioni meccaniche adeguate secondo le norme vigenti.
- A quali tipi di impronta corrispondono le teste delle viti? L’impronta della testa è PH (Philips): PH1 per diametro M3; PH2 per M4 e M5; PH3 per M6.
- Cosa si intende per "passo grosso"? Il passo grosso indica che il filetto presenta una distanza tra le creste superiore rispetto al passo fine. Ciò facilita avvitamenti rapidi e riduce il rischio di bloccaggio durante l’installazione manuale o automatizzata.
- Sono presenti omologazioni particolari? No. Queste viti non dispongono di omologazioni specifiche ma rispettano gli standard dimensionali previsti dalle normative tecniche citate sopra.
- I prodotti sono disponibili in confezioni assortite? Le informazioni sulle confezioni non sono disponibili nella presente scheda tecnica. Si consiglia di verificare la disponibilità in base alle esigenze applicative specifiche del progetto.
- Sono adatte anche al settore automotive? Sono idonee solo laddove non siano richiesti requisiti strutturali elevati o omologazioni particolari tipiche del settore automobilistico.
- E’ possibile usarle su materiali diversi dal metallo? Sono pensate principalmente per supporti metallici secondo le specifiche tecniche indicate. L’utilizzo su altri materiali può essere valutato caso per caso verificando compatibilità meccanica e prestazionale.
- Cosa succede se si utilizza un dado con classe diversa da quella consigliata? L’utilizzo con dadi non conformi può compromettere la tenuta del giunto filettato ed esporre a rischi d’instabilità sotto carico ripetuto o prolungato.
- E’ necessario lubrificare le viti prima dell’installazione? Generalmente non è richiesto grazie alla zincatura bianca che offre già una discreta scorrevolezza superficiale ma può risultare utile in contesti dove si prevedano smontaggi frequenti o condizioni ambientali particolarmente aggressive.
