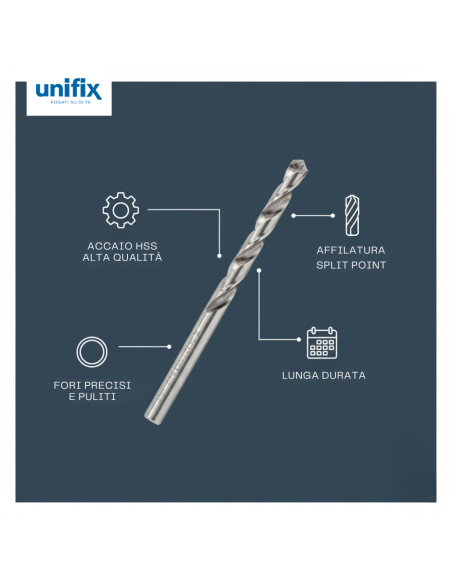

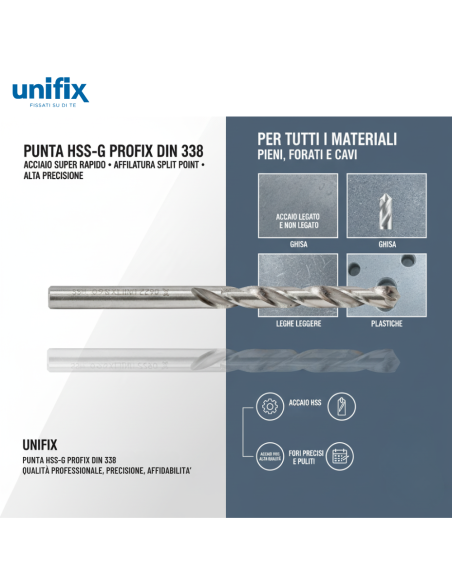

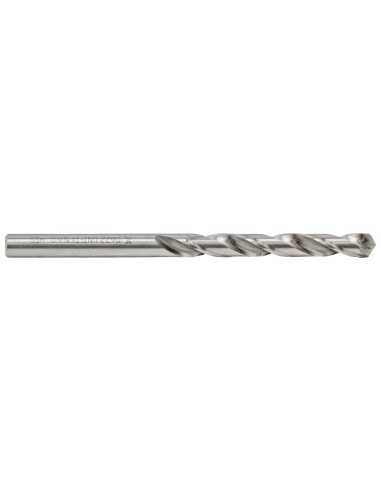

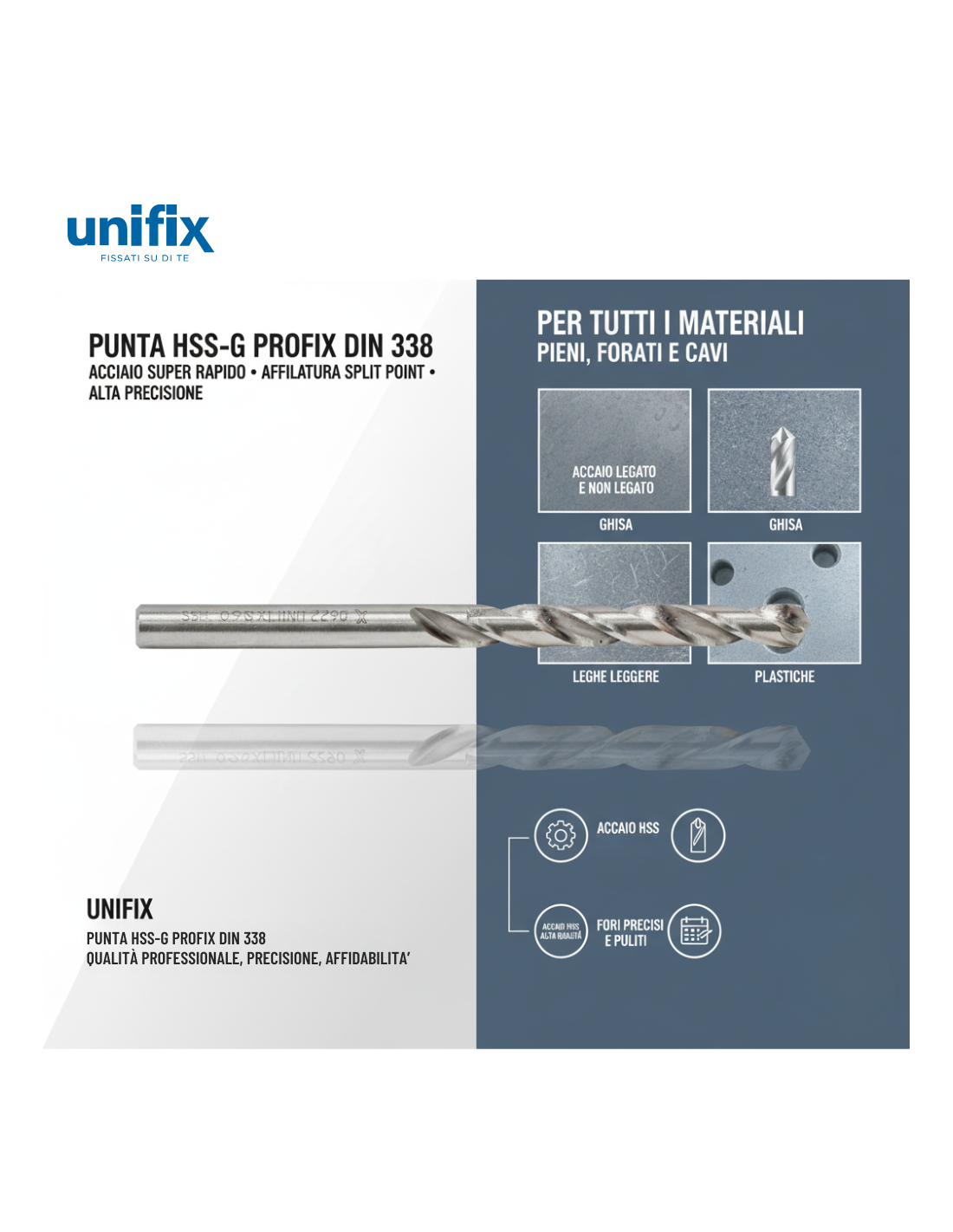

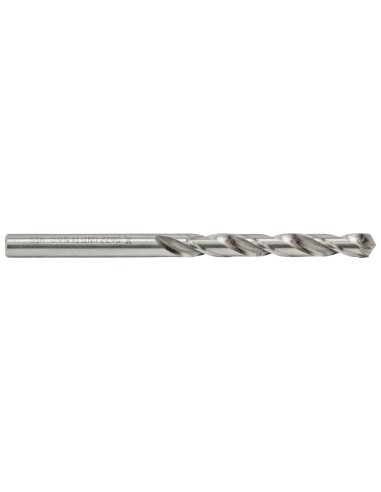

Punta HSS-G Profix: Strumento Professionale per Forature su Metalli e Materiali Duri
Panoramica tecnica

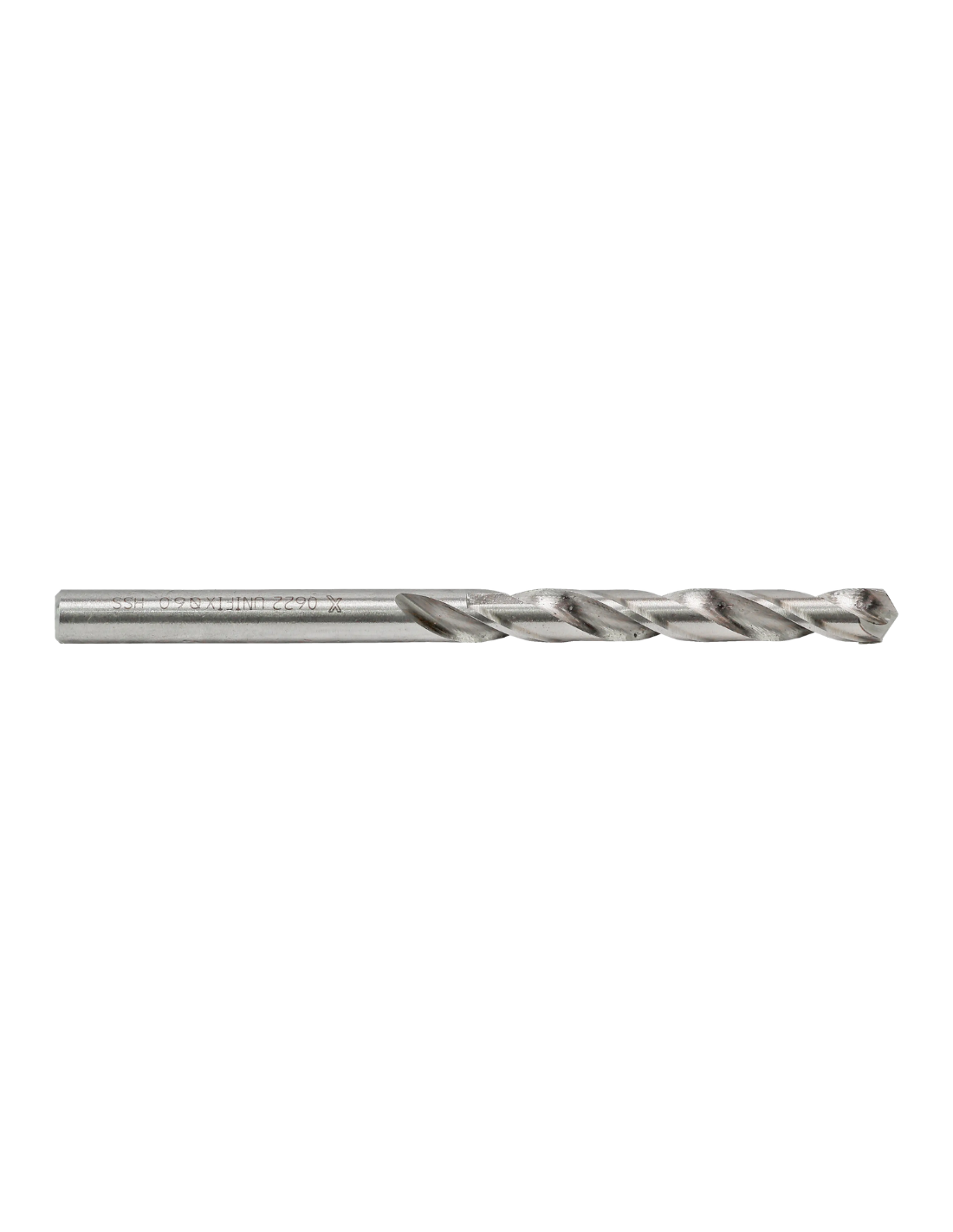

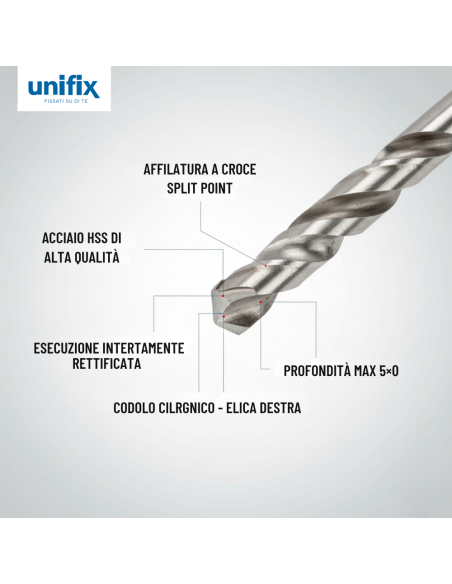

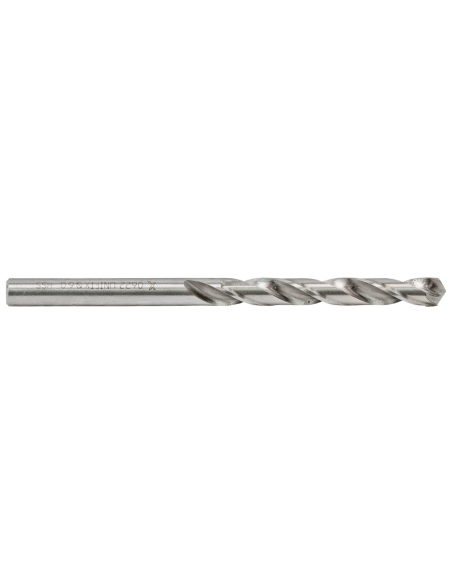

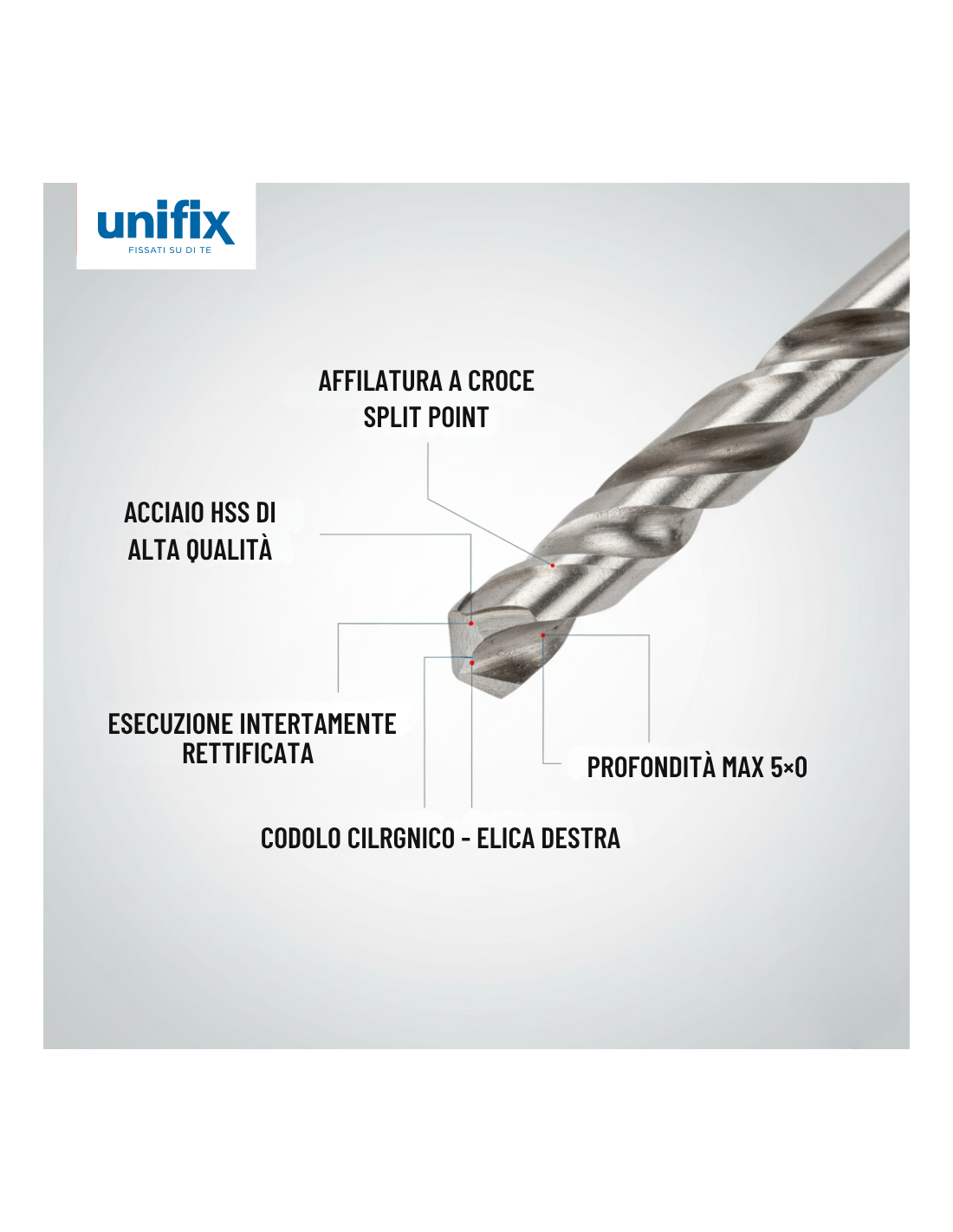

La punta HSS-G Profix rappresenta una soluzione avanzata per le esigenze di foratura professionale, progettata per assicurare precisione, affidabilità e lunga durata nelle lavorazioni più impegnative. Realizzata in acciaio super rapido rettificato (HSS-G), questa punta si distingue per l’elevata resistenza meccanica e termica, consentendo di affrontare la foratura di materiali con una resistenza fino a 900 N/mm² senza deformazioni o perdite di efficienza. L’affilatura a croce SPLIT POINT (Forma C) secondo la norma DIN 1412 garantisce ottima centratura e riduce sensibilmente la forza di avanzamento richiesta, rendendo la lavorazione più agevole anche su materiali particolarmente duri o plastici. Il taglio destrorso e il gambo cilindrico la rendono versatile e adatta sia all’utilizzo su trapani manuali che a colonna. La superficie lucida contribuisce alla riduzione dell’attrito, mentre la scanalatura elicoidale standard migliora l’evacuazione del truciolo durante la foratura profonda.
Grazie alla conformità alle norme DIN 338 Typ N per costruzione ed esecuzione, ogni punta garantisce tolleranze ristrette (h8) che si traducono in fori precisi e ripetibili. Gli angoli ottimizzati della spirale (25-30°) e dell’affilatura (118°) sono stati studiati per massimizzare la penetrazione nel materiale minimizzando sforzi e rischi di rottura. La profondità massima consigliata di foratura corrisponde a 5 volte il diametro della punta, assicurando prestazioni costanti anche in condizioni gravose.
Benefici utente
Utilizzare la punta HSS-G Profix significa beneficiare di numerosi vantaggi pratici che semplificano il lavoro quotidiano e migliorano l’efficienza operativa:

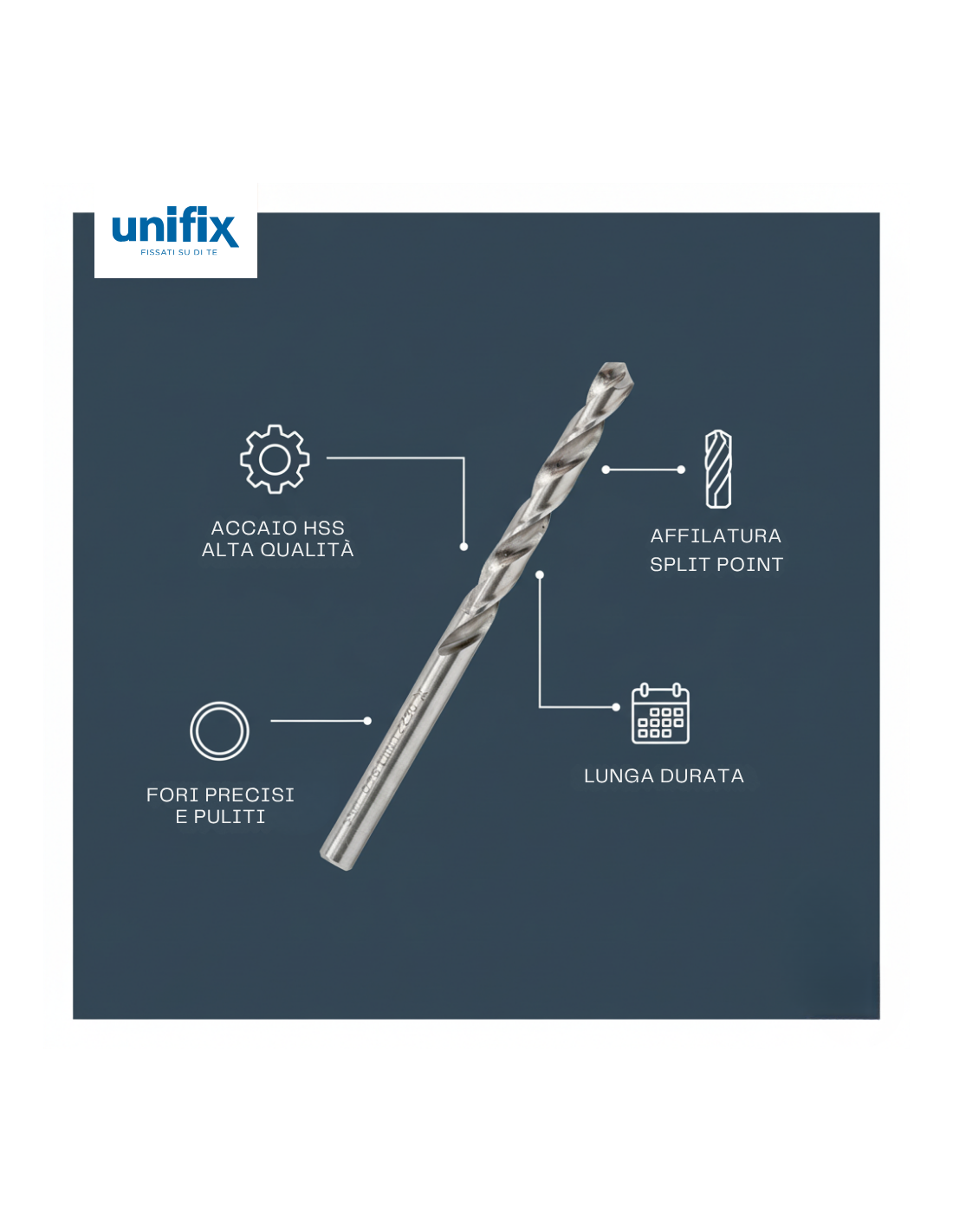

- Precisione di centratura: l’affilatura SPLIT POINT riduce lo slittamento sulla superficie del pezzo, permettendo una partenza precisa anche senza preforo.
- Forza di avanzamento ridotta: la geometria dell’apice facilita la penetrazione, diminuendo lo sforzo richiesto all’operatore o alla macchina.
- Lunga durata: il materiale HSS-G mantiene il filo anche dopo molteplici cicli di foratura, riducendo le sostituzioni.

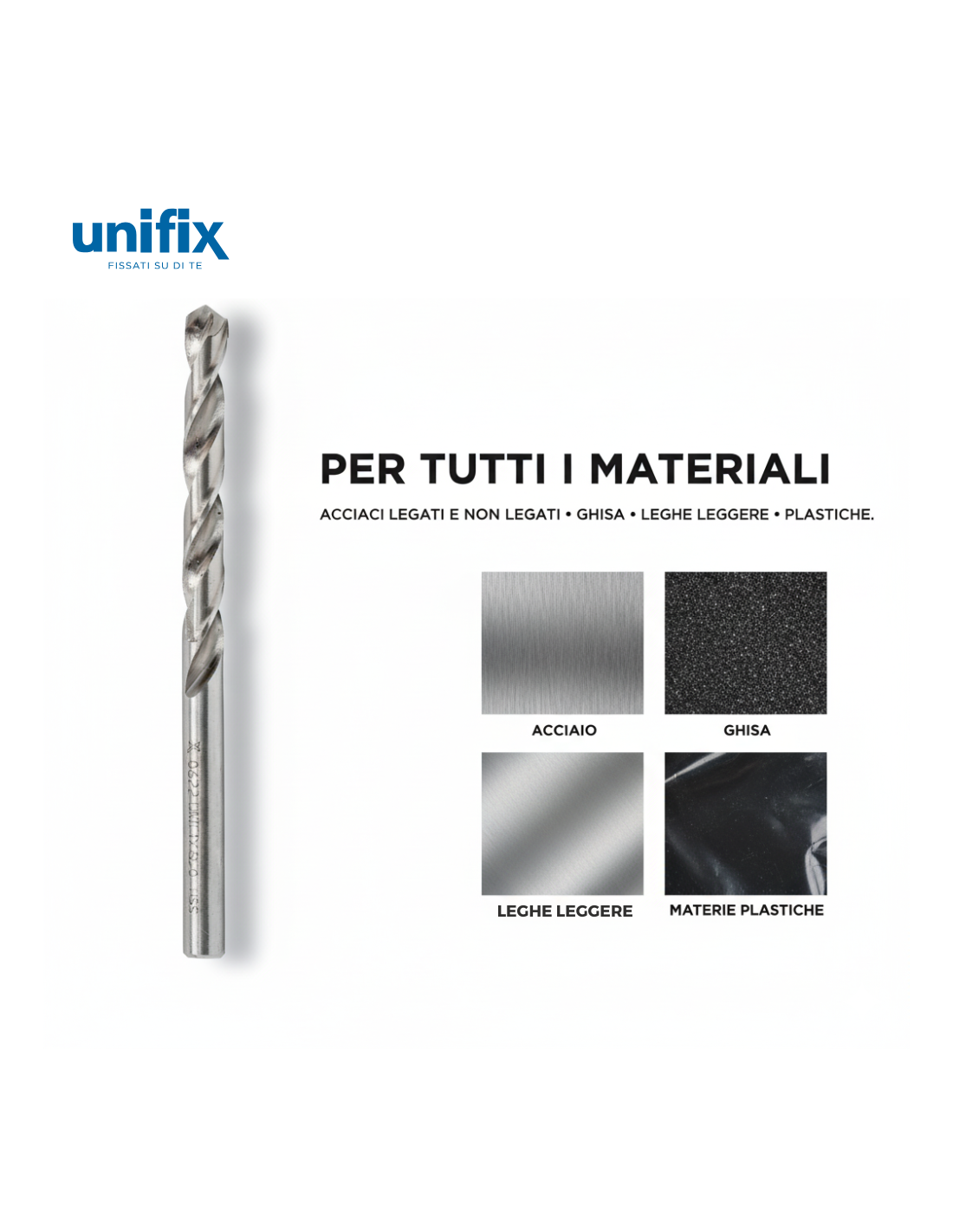

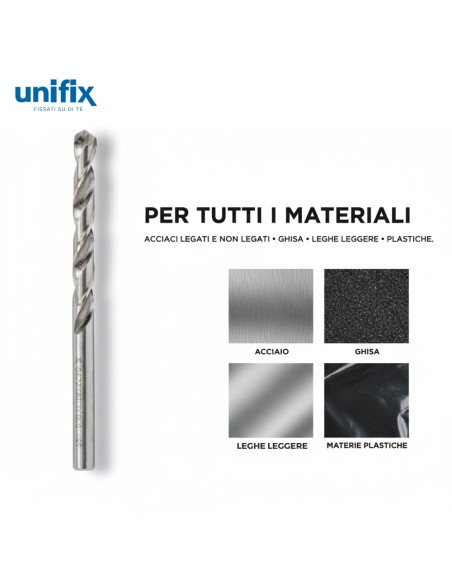

- Versatilità applicativa: una sola punta adatta a diversi materiali come acciaio legato, non legato, ghisa, leghe leggere e materie plastiche.
- Sicurezza e affidabilità: elevata resistenza alle temperature durante la lavorazione prolungata su materiali ad alta durezza.
- Finitura superiore del foro: la rettifica completa e la concentricità assicurano un risultato professionale con bordi netti e regolari.
Casi d’uso
La punta HSS-G Profix è ideale in numerosi contesti lavorativi dove la precisione della foratura è essenziale:
- Lavorazioni meccaniche industriali: realizzazione di fori su acciai strutturali per carpenteria metallica o impiantistica.
- Officine artigiane: adattabile sia a trapani manuali che a colonna, permette interventi rapidi su pezzi singoli o piccole serie.
- Settore automotive: forature su telai in acciaio o componenti in lega leggera senza deformazioni o sbavature.
- Lavorazione di lamiere sottili: l’affilatura speciale evita lo strappo del materiale garantendo forature pulite anche su spessori ridotti.
- Installazioni elettriche e idrauliche: creazione di passaggi per cablaggi o tubature su supporti metallici con elevata precisione dimensionale.
- Lavorazioni su materie plastiche: consente una buona evacuazione del truciolo anche nei polimeri più tenaci senza rischio di fusione localizzata grazie alla dissipazione termica ottimizzata.
Specifiche tecniche
| Caratteristica |
Valore/Descrizione |
| Materiale |
Acciaio super rapido rettificato (HSS-G) |
| Normative |
DIN 338 Typ N – DIN 1412 (affilatura) |
| Affilatura apice |
A croce SPLIT POINT (Forma C) |
| Angolo spirale |
25° – 30° |
| Angolo spoglia apice |
118° |
| Tolleranza diametro foro |
h8 |
| Profondità max. foratura |
5 x Ø punta |
| Superficie |
Luminosità lucida rettificata |
| Elica/gambo |
Elica destrorsa – gambo cilindrico standard |
| Diametri disponibili (mm) |
da 2,0 a 5,0 (con incrementi intermedi) |
| Durezza max. materiale lavorabile |
<900 N/mm² acciaio; secondario fino a <1100 N/mm² inox; alluminio, ottone, materie plastiche, ghisa sferoidale o malleabile; leghe leggere; leghe titanio uso secondario |
| Compatibilità macchine utensili |
Trapano manuale – trapano a colonna – sistemi automatici compatibili con gambo cilindrico standard DIN 338 |
| Esecuzione scanalatura/nucleo |
Nucleo normale – profilo scanalatura normale DIN 338 Typ N |
| Lavorazioni consigliate |
Pezzi singoli – piccole serie – lavori su materiale compatto o stratificato |
| Gamma esempi diametri/lunghezze disponibili: |
| Diametro (mm) |
Lunghezza totale (mm) |
| 2,0 |
49 |
| 2,5 |
57 |
| 3,0 |
61 |
| 3,5 |
70 |
| 4,0 |
75 |
| 4,5 |
80 |
| 5,0 |
86 |
FAQ - Domande frequenti sulla Punta HSS-G Profix DIN 338 Rettificata
- A quali materiali è maggiormente indicata? Questa punta è progettata principalmente per acciai legati e non legati con resistenza fino a 900 N/mm² ma offre ottime prestazioni anche su ghisa malleabile e sferoidale, leghe leggere come l’alluminio e materie plastiche dure.
- Cosa significa affilatura SPLIT POINT? L’apice della punta è lavorato con una speciale affilatura a croce che facilita l’autocentraggio sul pezzo da lavorare riducendo il rischio di slittamento iniziale e favorendo un’evacuazione più efficace del truciolo.
- Può essere utilizzata su trapani portatili? Sì, grazie al gambo cilindrico standard questa punta è compatibile sia con trapani manuali che con trapani a colonna o stazionari.
- Sono necessarie particolari precauzioni durante l’uso? Per ottenere i migliori risultati si consiglia l’utilizzo di lubrificanti specifici durante la foratura dei metalli duri ed evitare pressioni eccessive che potrebbero danneggiare il filo della punta.
- Cosa distingue questa punta da quelle non rettificate? La rettifica completa assicura maggiore concentricità durante la rotazione e un foro più preciso rispetto alle punte non rettificate prodotte tramite stampaggio.</li >
- Può essere riaffilata? Sì, seguendo le geometrie originali della forma C Split Point secondo DIN 1412 è possibile ripristinare il filo mantenendo le prestazioni originarie.
- C’è rischio di surriscaldamento sulla plastica? La dissipazione termica della superficie lucida riduce sensibilmente questo rischio ma si consiglia comunque velocità moderate nelle lavorazioni sui polimeri.
- Sono disponibili altre misure oltre quelle indicate? La gamma comprende numerosi diametri compresi tra 1 mm e 13 mm con diverse lunghezze totali ed elica per adattarsi alle varie esigenze applicative del settore professionale.</li >
- Sono adatte alla produzione in serie? Per piccoli lotti o produzioni artigianali sono ideali. Per grandi volumi si suggerisce valutare punte specificamente progettate per automazione industriale intensiva.
- Può essere utilizzata sull’acciaio inox? L’utilizzo sull’acciaio inox è possibile come impiego secondario ma richiede velocità adeguate e lubrificazione continua per preservare la durata della punta.</li >
