Tassello FX universale in nylon: soluzione professionale per fissaggi leggeri multisupporto
Panoramica tecnica

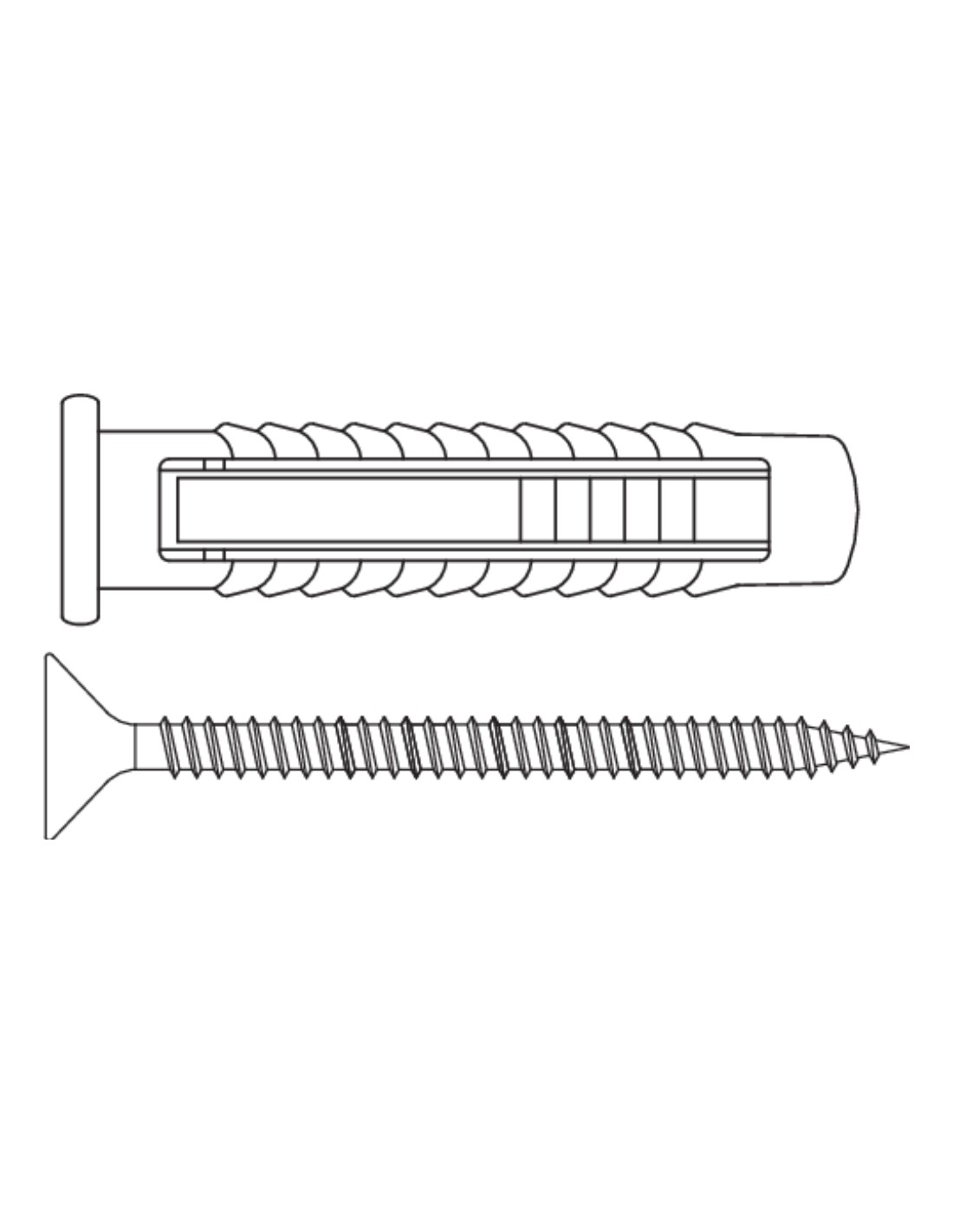

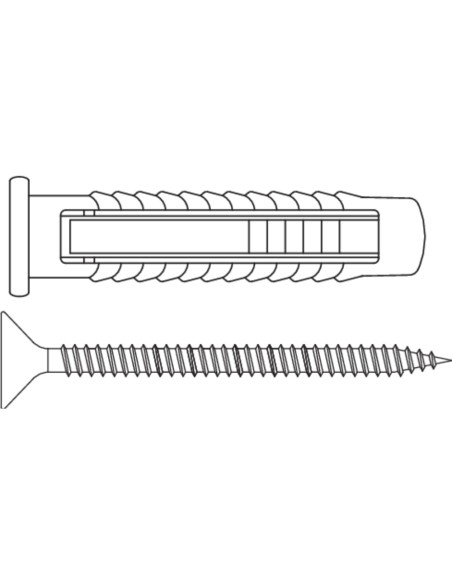

Il tassello FX universale in nylon rappresenta una scelta affidabile per eseguire fissaggi leggeri su una vasta gamma di materiali da costruzione. La sua struttura è interamente realizzata in nylon 6.6, materiale tecnico noto per l’elevata resistenza meccanica, la stabilità dimensionale e la tolleranza agli agenti atmosferici. Il design del tassello FX prevede un bordino che assicura la corretta profondità di inserimento, prevenendo errori durante l’installazione e facilitando il posizionamento preciso. Il meccanismo di funzionamento si adatta sia ai supporti pieni, dove agisce tramite espansione radiale, sia ai supporti forati, dove garantisce un ancoraggio sicuro grazie all’effetto annodamento della struttura all’interno delle cavità. Questa doppia modalità assicura versatilità e sicurezza in molteplici contesti applicativi, offrendo prestazioni costanti anche in presenza di sollecitazioni moderate.
Il tassello è progettato per ridurre il momento di avvitamento, consentendo così un risparmio concreto sui tempi di montaggio e favorendo un utilizzo agevole anche con utensili manuali o avvitatori elettrici. La varietà di versioni disponibili (senza vite, con vite a testa piana svasata, con vite a testa cilindrica e con vite a testa mezza tonda) permette all’utilizzatore di selezionare la configurazione più idonea in base alla specifica esigenza di fissaggio e al tipo di elemento da ancorare.
Benefici utente
- Versatilità d’uso: Un singolo modello è compatibile con molteplici materiali come calcestruzzo, pietra naturale, mattoni pieni e forati e calcestruzzo cellulare autoclavato.
- Semplicità d’installazione: Il ridotto momento di avvitamento e il bordino guida agevolano il montaggio rapido senza richiedere particolari competenze tecniche.
- Affidabilità del fissaggio: L’espansione radiale nei materiali pieni e l’effetto annodamento nelle cavità assicurano una presa stabile anche dove altre soluzioni potrebbero risultare meno efficaci.
- Scelta personalizzata: La disponibilità di diverse tipologie di viti permette di adattare il tassello FX sia a esigenze estetiche sia funzionali, ottimizzando la tenuta in relazione al tipo di applicazione.
- Riduzione dei rischi di errore: Il bordino integrato previene inserimenti troppo profondi o insufficienti, garantendo sempre la corretta posizione del tassello rispetto alla superficie del supporto.
Casi d’uso
Il tassello FX trova impiego privilegiato in numerosi contesti grazie alla sua flessibilità:
- Fissaggi non strutturali nell’edilizia: Ideale per appendere canaline elettriche leggere, staffe per impianti idraulici o piccoli quadri elettrici su muri interni ed esterni.
- Arredamento: Adatto al montaggio sicuro di mensole leggere, ganci appendiabiti, specchi o accessori da bagno su pareti in laterizio o calcestruzzo.
- Lavori fai-da-te e hobbistica: Soluzione rapida per fissare cornici decorative, piccoli scaffali o supporti per oggetti decorativi sia su muri pieni che forati.
- Pietra naturale e materiali particolari: Grazie alla resistenza del nylon 6.6, il tassello può essere impiegato anche su pietra naturale o mattoni silicocalcarei senza rischio di rottura del supporto.
La capacità del tassello FX di adattarsi a differenti spessori serrabili lo rende inoltre idoneo all’utilizzo sia su elementi sottili che più corposi, ampliando ulteriormente le potenzialità applicative nelle ristrutturazioni o nelle nuove costruzioni.
Specifiche tecniche
| Versione |
Ø nominale [mm] |
Lunghezza [mm] |
Diametro vite [mm] |
Spessore serrabile [mm] |
| Senza vite FX 5 |
5 |
25 |
2,5-4,0 |
- |
| Senza vite FX 6 |
6 |
30 |
3,5-5,0 |
- |
| Senza vite FX 8 |
8 |
40 |
4,5-6,0 |
- |
| Senza vite FX 10 |
10 |
50 |
6,0-8,0 |
- |
| Senza vite FX 12 |
12 |
60 |
8,0-10,0 |
- |
| TPS 5x25+vite TPS 4x30 |
5 |
25 |
4x30 |
1 |
| TPS 6x30+vite TPS 4,5x40 |
6 |
30 |
4,5x40 |
5 |
| TPS 8x40+vite TPS 5x50 |
8 |
40 |
5x50 |
5 |
| TPS 10x50+vite TPS 6x60 |
10 |
50 |
6x60 |
4 |
| Dati installazione principali (FX senza vite) |
| Tassello |
d0 foro [mm] |
distanza minima dal bordo cmin [mm] |
| FX 5 |
5 |
25 </ td ></ tr >< td >FX 6 </ td >< td >6 </ td >< td >30 </ td ></ tr > < tr >< td >FX 8 </ td >< td >8 </ td >< td >40 </ td ></ tr > < tr >< td >FX 10 </ td >< td >10 </ td >< td >50 </ td ></ tr > < tr >< td >FX 12 </ td >< td >12 </ td >< td >60 </ td ></ tr >< th colspan="3">Valori di carico raccomandati (estrazione kN)</ th ></ tr > < tr >< th >Tassello </ th >< th >Calcestruzzo C20/25 </ th >< th >Mattone pieno MZ12 </ th ></ tr > < tr >< td >FX 5 </ td >< td >0 ,20 </ td >< td >0 ,21 </ td ></ tr > < tr >< td >FX 6 </ td >< td >0 ,20 </ td >< td >0 ,21 </ td ></ tr > < tr >< td >FX 8 </ td >< td >0 ,47 </ td >< td >0 ,42 </ td ></ tr > < tr >< td >FX 10 </ td >< td >0 ,52 </ td >< td >0 ,50 </ td ></ tr > |
I valori riportati sono validi per l’utilizzo con viti da legno e già comprensivi del coefficiente di sicurezza (γ = 7). In caso si utilizzino viti truciolari è consigliabile ridurre i valori del 40% circa.
FAQ – Domande frequenti sul tassello FX universale in nylon
- Dove posso utilizzare il tassello FX? Il tassello FX è adatto a calcestruzzo normale e cellulare autoclavato, mattoni pieni e forati e pietra naturale. È indicato per fissaggi leggeri non strutturali sia in interni che in esterni protetti.
- Cosa significa funzionamento ad espansione radiale? Significa che durante l’avvitamento la parte esterna del tassello si espande contro le pareti del foro nel materiale pieno assicurando una presa stabile e resistente allo sfilamento.

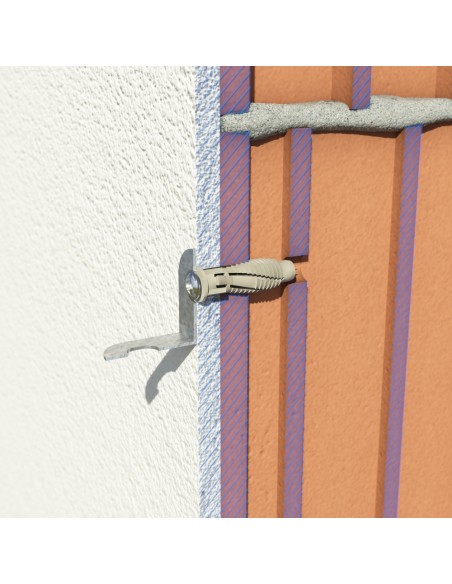

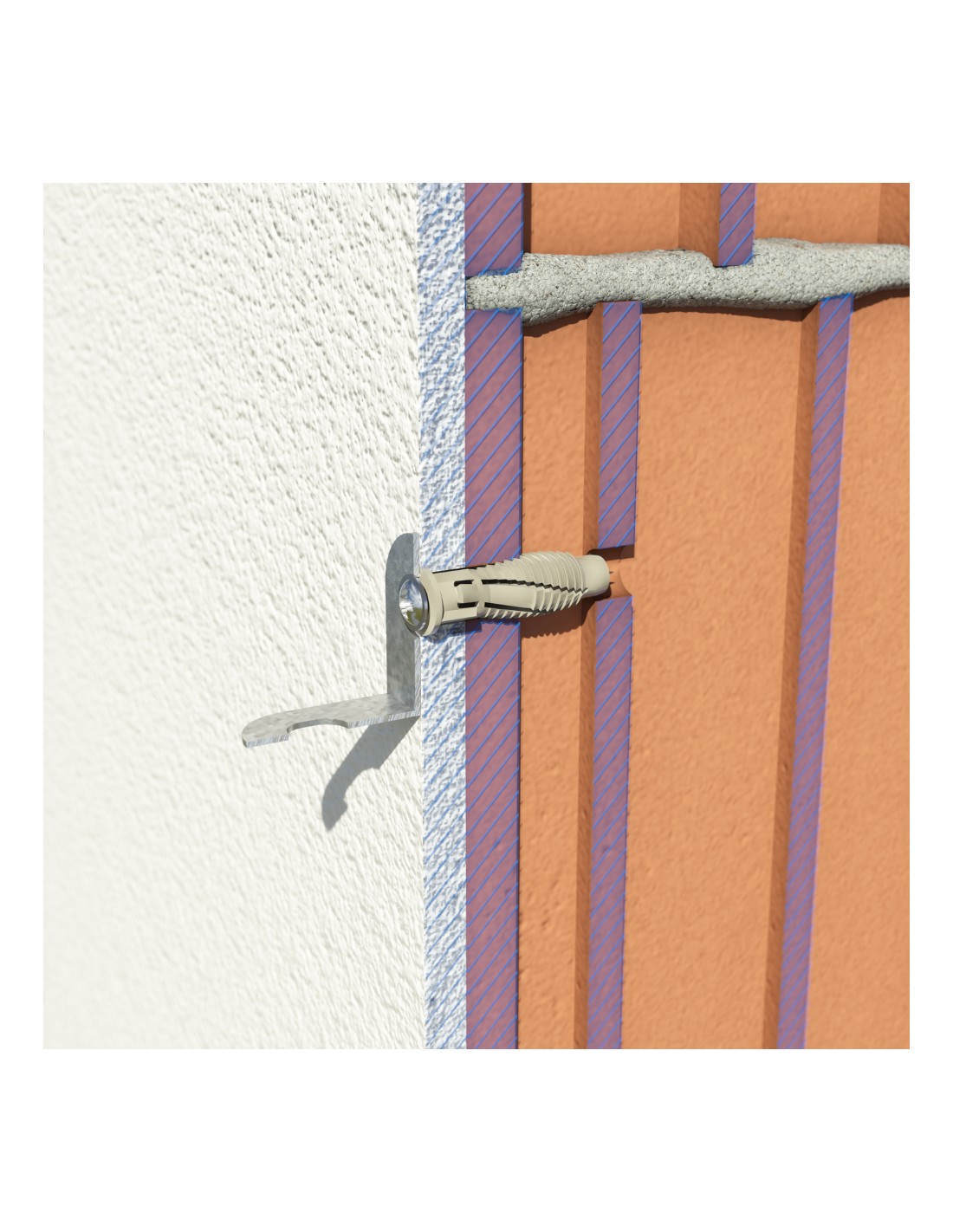

- Cosa comporta l’effetto annodamento nei materiali forati? In presenza di vuoti all’interno dei mattoni forati o blocchi alleggeriti il corpo flessibile del tassello si annoda creando un ostacolo meccanico che impedisce la fuoriuscita sotto carico leggero-medio.

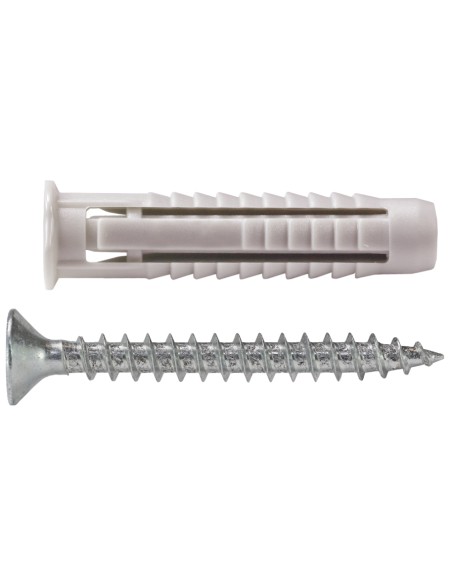

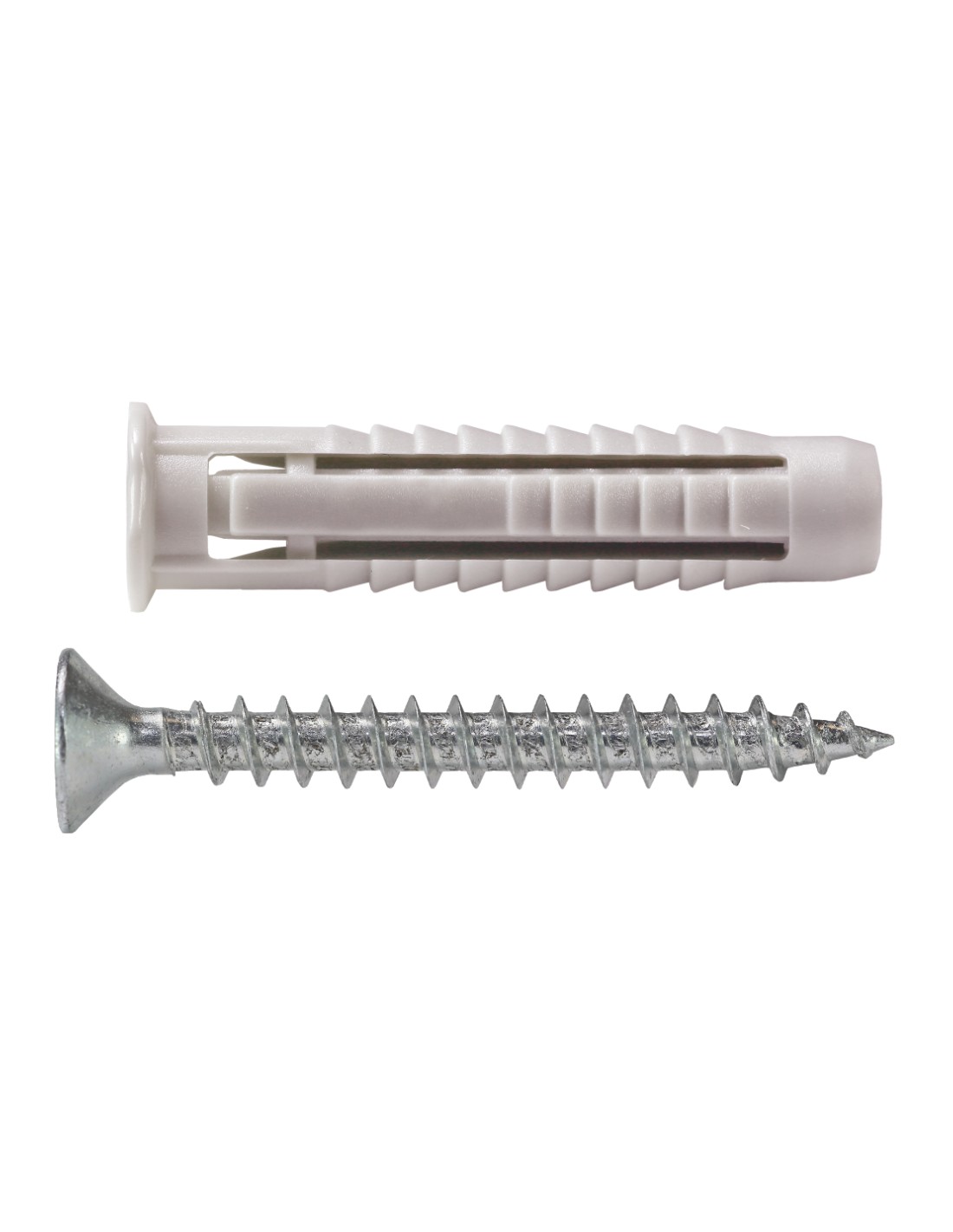

- C’è una versione con viti incluse? Sì: il tassello FX è disponibile anche con viti zincate a testa piana svasata Pozidriv TPS oppure con testa cilindrica o mezza tonda nelle principali misure commerciali indicate in tabella.
- I valori di carico sono certificati? I valori sono frutto di prove tecniche secondo standard interni ma il prodotto non possiede omologazioni specifiche. Si raccomanda comunque di rispettare le indicazioni tecniche per garantire la sicurezza dell’ancoraggio.

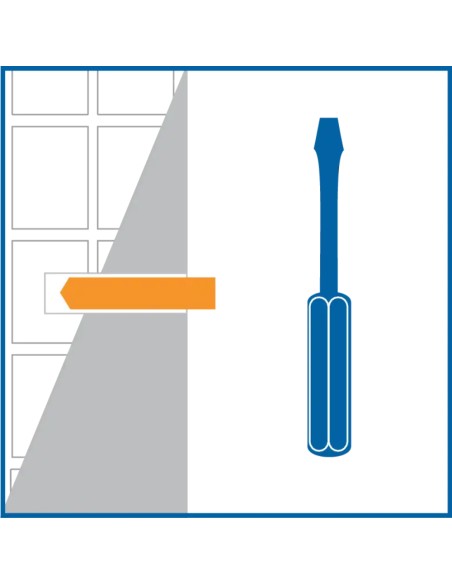

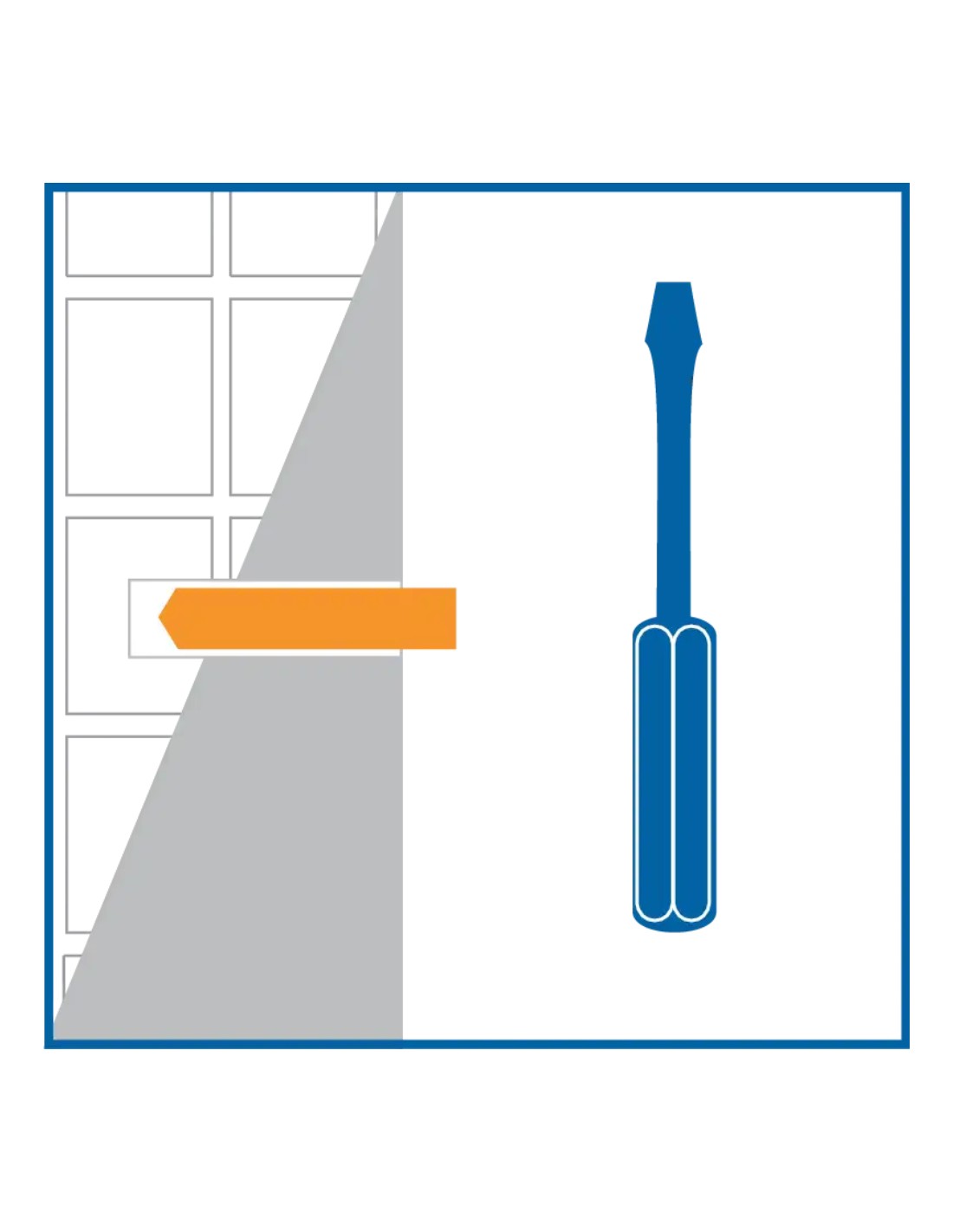

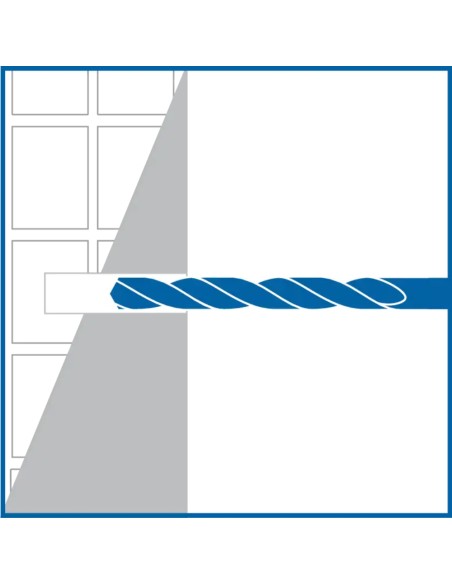

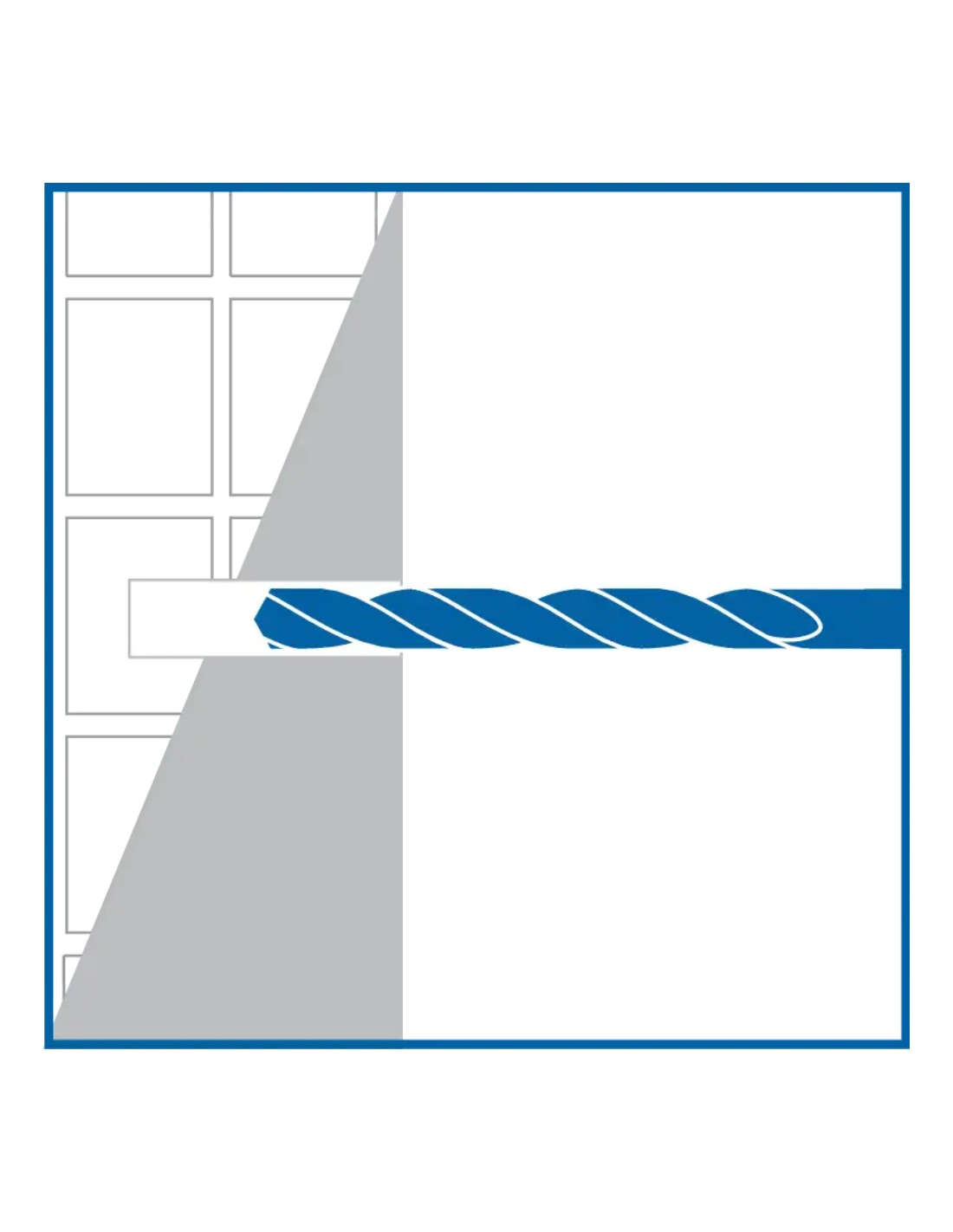

- E’ necessario utilizzare attrezzi speciali? No: basta un trapano per realizzare il foro della misura adatta e un avvitatore manuale o elettrico per inserire la vite scelta. Il ridotto momento di avvitamento semplifica ulteriormente il lavoro anche con strumenti basici.
- C’è rischio che il nylon si deteriori nel tempo? Il nylon tecnico utilizzato (PA66) offre ottima resistenza agli agenti chimici ed atmosferici tipici dell’ambiente edilizio. Tuttavia si consiglia l’impiego esclusivo in ambienti protetti dall’irraggiamento UV diretto prolungato.
- Può essere usato su materiali diversi dal legno? Il tassello FX permette il fissaggio su diversi tipi di muratura ma le viti abbinate possono essere scelte anche tra quelle specifiche per metallo o plastica secondo esigenza applicativa purché rispettino i diametri consigliati dal produttore.
